DESCRIPCIÓN

Overview

Información básica.

N º de Modelo.	GA 901 / 902 / 911 / 912
Estructura	Primavera
Material	GS-C25
Temperatura media	Por debajo de 350 grados C
Medio	Vapor, aire, etc.
Solicitud	Dispositivo de protección contra sobrepresión
Uso	Seguridad
Categoría	Válvula de seguridad
Tipo de conexión	Brida
Tamaño	3/4-12"
N º de Modelo	Ga901 / Ga902
Paquete de transporte	Estuche de madera contrachapada
Especificación	CE, SGS, TUV
Marca comercial	Bienes u OEM
Origen	Wenzhou, Zhejiang, China
Código hs	8481400000
Capacidad de producción	50000PCS/año

Descripción del Producto

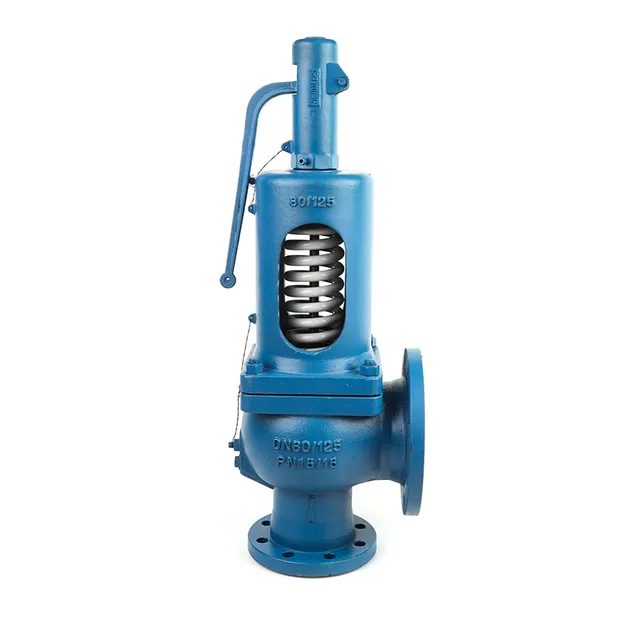

Válvula de seguridad de vapor con resorte DIN 901/902/válvula de alivio de presión

Descripción del Producto

Solicitud

Solicitud:

La válvula de seguridad de elevación total con resorte DIN 901/902 es aplicable como dispositivo de protección de presión en equipos o tuberías para vapor, aire, etc., cuyo medio de trabajo es ≤350ºC.

Características del producto

Características de la válvula de seguridad estándar DIN:

Las válvulas de seguridad se utilizaron por primera vez en calderas de vapor durante la revolución industrial. Las primeras calderas sin ellos eran propensas a explosiones accidentales.
Las válvulas de seguridad también evolucionaron para proteger equipos como recipientes a presión (encendidos o no) e intercambiadores de calor. El término válvula de seguridad debe limitarse a la aplicación de fluidos compresibles (gas, vapor, vapor).

Los dos tipos generales de protección que se encuentran en la industria son la protección térmica y la protección del flujo.

Para recipientes llenos de líquido, las válvulas de alivio térmico generalmente se caracterizan por el tamaño relativamente pequeño de la válvula de seguridad necesaria para brindar protección contra el exceso de presión causado por la expansión térmica. En este caso, una válvula pequeña es adecuada porque la mayoría de los líquidos son casi incompresibles y, por lo tanto, una cantidad relativamente pequeña de fluido descargada a través de la válvula de alivio producirá una reducción sustancial de la presión.

Especificación

Especificación de la válvula de seguridad estándar DIN

Tipo	Presión nominal	Cuerpo material	Diámetro nominal	Temperatura de trabajo.
901/902/911/912	PN40/16	1.0619+N	DN20/32-DN150/250	-10°C~450°C
901/911	PN40/16	1.4408	DN20/32-DN100/150	-60°C~400°C

Parametros del producto

DN	20/32	25/40	32/50	40/65	50/80	65/100	80/125	100/150	120/200/	150/250
Diámetro de la garganta (mm)	18	22	29	36	45	58	72	80	100	125
Área del orificio Ao(mm)	254	398	661	1018	1590	2688	4072	6362	8825	12266
Peso (kilogramos)	8.5	10	14	20	28	40	53	80	125	165

Una válvula de seguridad de elevación total es aquella en la que el disco se eleva lo suficiente como para que el área de la cortina ya no influya en el área de descarga. La superficie de descarga y, por tanto, la capacidad de la válvula se determinan a continuación mediante la superficie del orificio. Esto ocurre cuando el disco se eleva una distancia de al menos un cuarto del diámetro del orificio. Una válvula de seguridad convencional de elevación total suele ser la mejor opción para aplicaciones generales de vapor.

La altura de apertura total de la válvula de seguridad es más de un cuarto del diámetro del flujo. tiene la ventaja de descargar mucho.
